LCF08A

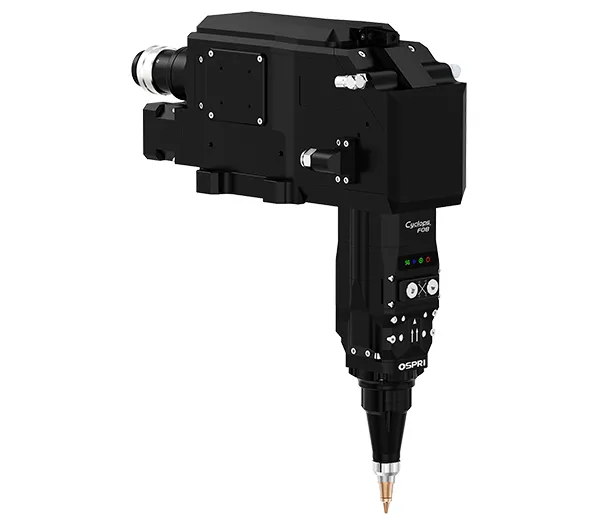

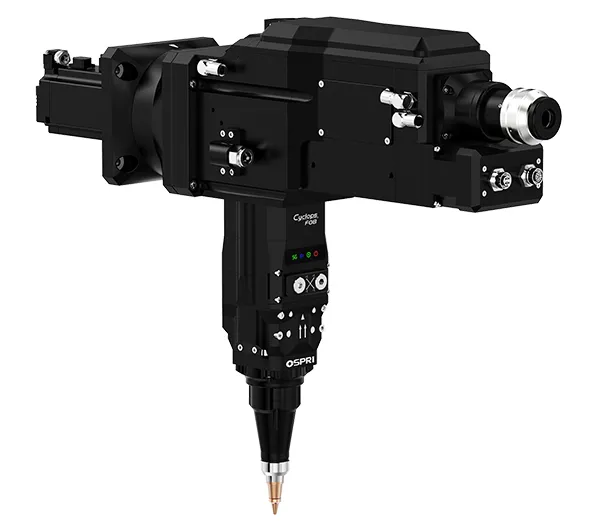

Laserowa głowica tnąca fiber 8 kW do ukosowania (jednowahadłowa głowica kątowa)

Inteligentna laserowa głowica tnąca z autofokusem do cięcia rur i profili metalowych o mocy do 8 kW

LCF08A1

Laserowa głowica tnąca fiber 8 kW do ukosowania (jednowahadłowa głowica kątowa)
  • Laserowa głowica tnąca fiber 8 kW do ukosowania (jednowahadłowa głowica kątowa)
  • Laserowa głowica tnąca fiber 8 kW do ukosowania (jednowahadłowa głowica kątowa)
  • Laserowa głowica tnąca fiber 8 kW do ukosowania (jednowahadłowa głowica kątowa)
  • Laserowa głowica tnąca fiber 8 kW do ukosowania (jednowahadłowa głowica kątowa)

    • Przedni interfejs/złącze lasera — rysunek 1 bez uchwytu montażowego, rysunek 2 z uchwytem montażowym

    Zapytaj o wycenę
    Instrukcja produktu

    LCF08A2

    Laserowa głowica tnąca fiber 8 kW do ukosowania (jednowahadłowa głowica kątowa)
  • Laserowa głowica tnąca fiber 8 kW do ukosowania (jednowahadłowa głowica kątowa)
  • Laserowa głowica tnąca fiber 8 kW do ukosowania (jednowahadłowa głowica kątowa)
  • Laserowa głowica tnąca fiber 8 kW do ukosowania (jednowahadłowa głowica kątowa)
  • Laserowa głowica tnąca fiber 8 kW do ukosowania (jednowahadłowa głowica kątowa)

    • Tylny interfejs/złącze lasera — rysunek 1 bez uchwytu montażowego, rysunek 2 z uchwytem montażowym

    Zapytaj o wycenę
    Instrukcja produktu

    Laserowe głowice tnące o mocy 8 kW z jednowahadłową konstrukcją kątową przeznaczone są do maszyn z bocznym podawaniem rur i profili lub do komórek robotycznych. Umożliwiają cięcie stali węglowej, nierdzewnej i aluminium. Długozasięgowy czujnik pojemnościowy utrzymuje stały dystans przy obróbce rur okrągłych, kwadratowych, prostokątnych oraz profili konstrukcyjnych (kątowniki, ceowniki, belki H). System ochrony antykolizyjnej automatycznie resetuje głowicę po uderzeniu, a wzmocnione linie sygnałowe wysyłają alarmy w czasie rzeczywistym. Dostęp serwisowy od przodu i moduł ochrony szyby typu szufladowego skracają czas konserwacji. Głowice te stosuje się do cięcia elementów, takich jak ramy, barierki, meble rurowe i części podwozi.

    Specyfikacja
    Typ Laserowa głowica tnąca fiber z autofokusem
    Model LCF08A1/LCF08A2
    Typ interfejsu QBH, G5
    Długość fali 1064±10nm
    Moc znamionowa ≤8kW
    Ogniskowa 200mm/250mm
    Długość kolimacji 100mm
    Zakres ogniskowania -35mm~+30mm / -50mm~+50mm
    Zakres regulacji centrowania ±1.5mm
    Prędkość ogniskowania 400mm/s
    Powtarzalność osi ogniskowania 0.05mm
    Zakres ruchu osi A ±45°
    Prędkość obrotowa znamionowa 30r/min
    Przyspieszenie kątowe  240rad/s²
    Dokładność pozycjonowania 1arcmin
    Ciśnienie gazu pomocniczego  ≤3MPa
    Waga 9kg
    Zastosowanie

    Wykorzystywane w systemach cięcia rur i profili (okrągłych, kwadratowych, prostokątnych) oraz konstrukcji stalowych, takich jak kątowniki, ceowniki i belki H. Przetwarzają stal węglową i nierdzewną z zachowaniem stabilnej wydajności w zakresie mocy do 8 kW.

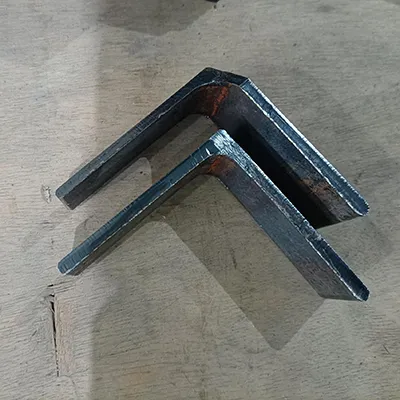

    • Laserowa głowica tnąca fiber 4 kW

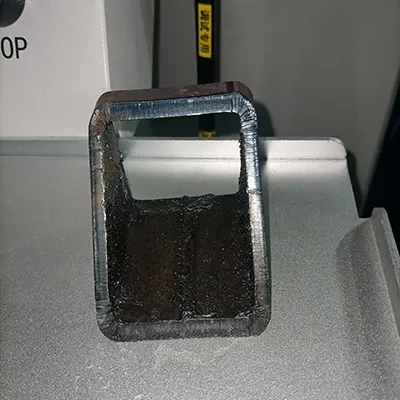

    • Laserowa głowica tnąca fiber 4 kW
    Cechy

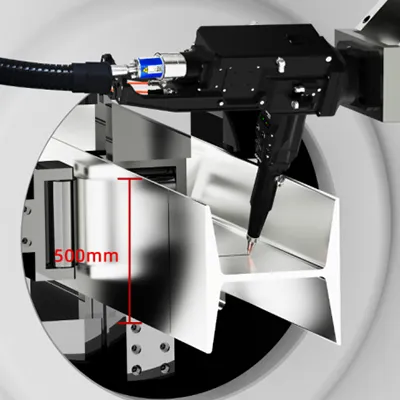

    Większy zasięg do złożonych profili
    Większy zasięg do złożonych profili

    Zdolność cięcia skośnego do 500 mm umożliwia płynną obróbkę dużych profili konstrukcyjnych.

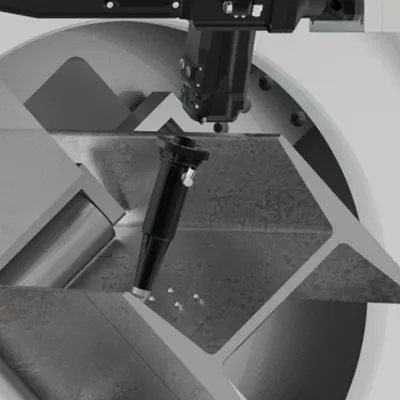

    Ochrona antykolizyjna dla niezawodnej pracy
    Ochrona antykolizyjna dla niezawodnej pracy

    Wbudowany czujnik laserowy w dyszy zapewnia bezpieczną ochronę przy kolizjach, umożliwiając szybkie wznowienie produkcji.

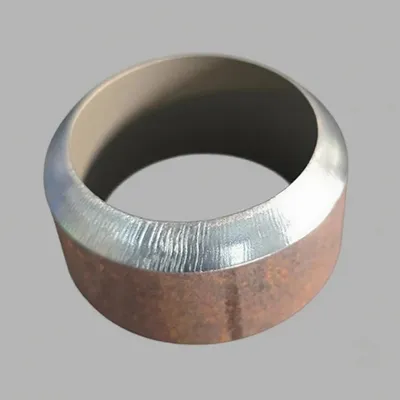

    Stabilna i precyzyjna jakość cięcia
    Stabilna i precyzyjna jakość cięcia

    Zintegrowany wzmacniacz pojemnościowy o szybkim czasie reakcji i niskim poziomie zakłóceń gwarantuje dokładne i stabilne cięcie.

    Inteligentne monitorowanie ciśnienia powietrza
    Inteligentne monitorowanie ciśnienia powietrza

    System wczesnego ostrzegania wykrywa nieszczelności lub spadek ciśnienia, zapobiegając przestojom.

    Komunikacja lokalna EtherCAT
    Komunikacja lokalna EtherCAT

    Bezpośrednia integracja z systemem CNC umożliwia zsynchronizowane sterowanie i płynną pracę maszyny.

    Powiązane głowice do cięcia laserowego
    Znajdź idealną głowicę laserową do swoich potrzeb obróbki laserowej

    Niezależnie od tego, czy potrzebujesz głowicy wykonanej według własnej specyfikacji, czy pomocy w wyborze odpowiedniego rozwiązania - nasz zespół jest gotowy Ci pomóc.

    Skontaktuj się z nami
    Laserowe głowice tnące
      1. Narzędzia i osprzęt
      2. Narzędzia i osprzęt Laserowe głowice tnące do obróbki elementów złącznych, elektronarzędzi i narzędzi ręcznych
      1. Akcesoria łazienkowe
      2. Akcesoria łazienkowe Laserowe głowice tnące do obróbki metalowych elementów w branży łazienkowej
      1. Motoryzacja
      2. Motoryzacja Laserowe głowice tnące do obróbki metali w przemyśle motoryzacyjnym
      1. Baterie litowe
      2. Baterie litowe Laserowe głowice tnące do produkcji akumulatorów
      1. Cięcie płaskie 2D
      2. Cięcie płaskie 2D Laserowe głowice tnące do cięcia płaskich blach metalowych 2D
      1. Cięcie rur i profili
      2. Cięcie rur i profili Laserowe głowice tnące do cięcia rur i profili metalowych
      1. Ukosowanie
      2. Ukosowanie Laserowe głowice tnące do ukosowania krawędzi metali
      1. Cięcie 3D
      2. Cięcie 3D Laserowe głowice tnące do cięcia złożonych komponentów metalowych i elementów konstrukcyjnych

    Automatyczne głowice skanujące są przeznaczone do pracy z materiałami refleksyjnymi i zwiększają wydajność przy tej samej mocy lasera. Ich główne zalety to:

    • Stabilna praca z metalami refleksyjnymi: skutecznie tną mosiądz, miedź, srebro, polerowaną stal nierdzewną i inne wysoko refleksyjne stopy dzięki lepszemu sprzężeniu energii i kontroli odbić zwrotnych.
    • Wyższa precyzja: skanowanie wiązki umożliwia dokładność na poziomie mikronów (przy odpowiednim ustawieniu), co jest idealne przy cięciach detali o bardzo drobnych kształtach.
    • Znacznie większa prędkość ruchu: skaner galvo porusza samą wiązką, a nie całą głowicą, dzięki czemu punkt lasera przemieszcza się znacznie szybciej niż w maszynach portalowych. Przy tej samej mocy można uzyskać wielokrotnie większą prędkość cięcia i wydajność.
    • Większa zdolność cięcia przy tej samej mocy: w porównaniu ze standardową głowicą o tej samej mocy, głowica skanująca pozwala na cięcie grubszych materiałów refleksyjnych.
    • Elastyczne sterowanie torem cięcia: umożliwia łatwe wykonywanie złożonych konturów, krzywizn, mikrootworów, precyzyjnych wzorów oraz grawerowania poprzez sterowanie wiązką zamiast całej głowicy.

    Postępuj zgodnie z poniższymi krokami, aby zamontować, ustawić i zweryfikować głowicę przed rozpoczęciem produkcji:

    • Zamocuj solidnie. Umieść głowicę w wyznaczonym miejscu i przymocuj odpowiednimi elementami montażowymi. Upewnij się, że połączenie jest sztywne i pozbawione luzów, aby zapobiec wibracjom lub przesunięciom podczas pracy.
    • Wyrównaj i podłącz. Użyj narzędzi do osiowania (lub lasera do wyrównania), aby ustawić oś optyczną i odległość roboczą. Sprawdź wszystkie połączenia: światłowód, gaz pomocniczy, powietrze, kable czujników/IO oraz chłodzenie wodne. Upewnij się, że nie ma wycieków ani poluzowanych złączy.
    • Uruchom i skalibruj. Włącz maszynę do cięcia i przeprowadź testy wstępne oraz kalibrację (ogniskowanie, kontroler wysokości, pole skanowania – jeśli dotyczy). Wykonaj drobne korekty, aby głowica cięła dokładnie i powtarzalnie przed rozpoczęciem produkcji.
