LCN08A

Laserowa głowica tnąca fiber 6/8 kW

Głowica laserowa z ręcznym ogniskowaniem do cięcia cienkich blach i rur metalowych o mocy do 6 kW / 8 kW

Laserowa głowica tnąca fiber 6/8 kW
  • Laserowa głowica tnąca fiber 6/8 kW
    LCN08A – Laserowa głowica tnąca fiber (ogniskowa 150 mm / 200 mm)
  • Laserowa głowica tnąca fiber 6/8 kW
    Laserowa głowica tnąca fiber 6 kW / 8 kW
  • Laserowa głowica tnąca fiber 6/8 kW

    • LCN08A

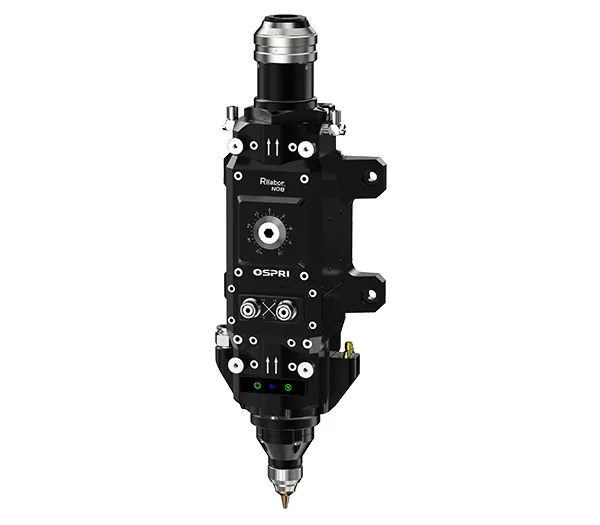

    Laserowa głowica tnąca fiber 6/8 kW

    Głowica laserowa z ręcznym ogniskowaniem do cięcia cienkich blach i rur metalowych o mocy do 6 kW / 8 kW

    Głowice z ręcznym ogniskowaniem LCN08A zostały zaprojektowane do codziennej produkcji cienkich blach i rur metalowych przy mocy 6–8 kW. Wyposażone są w system ochrony antykolizyjnej z funkcją szybkiego resetu, który po uderzeniu automatycznie przywraca głowicę do pozycji roboczej, skracając przestoje. Czujnik zanieczyszczenia soczewki informuje o konieczności czyszczenia lub wymiany szyby ochronnej, co chroni optykę wewnętrzną i obniża koszty konserwacji. Wzmocnione i ekranowane przewody sygnałowe zapewniają stabilną pracę czujnika wysokości i innych sensorów. Dzięki tym funkcjom głowice utrzymują powtarzalność cięcia — czyste krawędzie i spójne wymiary w każdej partii.

    Zapytaj o wycenę
    Instrukcja produktu
    Specyfikacja
    Typ Laserowa głowica tnąca fiber z ręczną regulacją ostrości
    Model LCN08A
    Typ interfejsu QBH, G5
    Długość fali 1080±10nm
    Moc znamionowa 6kW/8kW
    Ogniskowa 150mm/200mm
    Długość kolimacji 100mm
    Zakres ogniskowania -18mm~+18mm / -10mm~+10mm
    Zakres regulacji centrowania  ±1.5mm
    Ciśnienie gazu pomocniczego  ≤3MPa
    Waga  3.0kg
    Zastosowanie

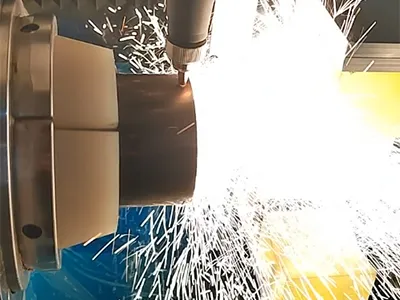

    Głowice z ręcznym ogniskowaniem LCN08A przeznaczone są do cięcia cienkich blach i rur metalowych. Obrabiają stal węglową, stal nierdzewną oraz inne powszechnie stosowane metale, zachowując wysoką jakość krawędzi.

    • Laserowa głowica tnąca fiber 6/8 kW
    Cechy

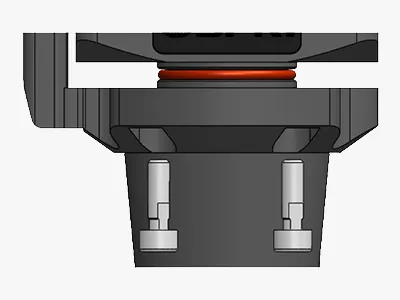

    Ochrona antykolizyjna z szybkim resetem
    Ochrona antykolizyjna z szybkim resetem

    System ochrony antykolizyjnej automatycznie przywraca głowicę do pozycji roboczej po uderzeniu, skracając przestoje i ograniczając koszty napraw.

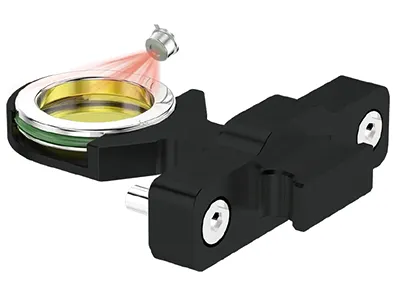

    Monitorowanie zanieczyszczenia z alarmem i zatrzymaniem awaryjnym
    Monitorowanie zanieczyszczenia z alarmem i zatrzymaniem awaryjnym

    Czujnik monitoruje stan szyby ochronnej i sygnalizuje konieczność jej wymiany. Po przekroczeniu dopuszczalnego poziomu zanieczyszczenia system generuje alarm i zatrzymuje maszynę, zapobiegając wadom cięcia i uszkodzeniu głowicy.

    Zintegrowany pojemnościowy czujnik wysokości
    Zintegrowany pojemnościowy czujnik wysokości

    Głowice wyposażone są w czujnik wysokości z wzmocnionymi, ekranowanymi przewodami sygnałowymi, co zapewnia stabilne śledzenie powierzchni i płynne cięcie przy prędkościach produkcyjnych.
    Powiązane głowice do cięcia laserowego
    Znajdź idealną głowicę laserową do swoich potrzeb obróbki laserowej

    Niezależnie od tego, czy potrzebujesz głowicy wykonanej według własnej specyfikacji, czy pomocy w wyborze odpowiedniego rozwiązania - nasz zespół jest gotowy Ci pomóc.

    Skontaktuj się z nami
    Laserowe głowice tnące
      1. Narzędzia i osprzęt
      2. Narzędzia i osprzęt Laserowe głowice tnące do obróbki elementów złącznych, elektronarzędzi i narzędzi ręcznych
      1. Akcesoria łazienkowe
      2. Akcesoria łazienkowe Laserowe głowice tnące do obróbki metalowych elementów w branży łazienkowej
      1. Motoryzacja
      2. Motoryzacja Laserowe głowice tnące do obróbki metali w przemyśle motoryzacyjnym
      1. Baterie litowe
      2. Baterie litowe Laserowe głowice tnące do produkcji akumulatorów
      1. Cięcie płaskie 2D
      2. Cięcie płaskie 2D Laserowe głowice tnące do cięcia płaskich blach metalowych 2D
      1. Cięcie rur i profili
      2. Cięcie rur i profili Laserowe głowice tnące do cięcia rur i profili metalowych
      1. Ukosowanie
      2. Ukosowanie Laserowe głowice tnące do ukosowania krawędzi metali
      1. Cięcie 3D
      2. Cięcie 3D Laserowe głowice tnące do cięcia złożonych komponentów metalowych i elementów konstrukcyjnych

    Automatyczne głowice skanujące są przeznaczone do pracy z materiałami refleksyjnymi i zwiększają wydajność przy tej samej mocy lasera. Ich główne zalety to:

    • Stabilna praca z metalami refleksyjnymi: skutecznie tną mosiądz, miedź, srebro, polerowaną stal nierdzewną i inne wysoko refleksyjne stopy dzięki lepszemu sprzężeniu energii i kontroli odbić zwrotnych.
    • Wyższa precyzja: skanowanie wiązki umożliwia dokładność na poziomie mikronów (przy odpowiednim ustawieniu), co jest idealne przy cięciach detali o bardzo drobnych kształtach.
    • Znacznie większa prędkość ruchu: skaner galvo porusza samą wiązką, a nie całą głowicą, dzięki czemu punkt lasera przemieszcza się znacznie szybciej niż w maszynach portalowych. Przy tej samej mocy można uzyskać wielokrotnie większą prędkość cięcia i wydajność.
    • Większa zdolność cięcia przy tej samej mocy: w porównaniu ze standardową głowicą o tej samej mocy, głowica skanująca pozwala na cięcie grubszych materiałów refleksyjnych.
    • Elastyczne sterowanie torem cięcia: umożliwia łatwe wykonywanie złożonych konturów, krzywizn, mikrootworów, precyzyjnych wzorów oraz grawerowania poprzez sterowanie wiązką zamiast całej głowicy.

    Postępuj zgodnie z poniższymi krokami, aby zamontować, ustawić i zweryfikować głowicę przed rozpoczęciem produkcji:

    • Zamocuj solidnie. Umieść głowicę w wyznaczonym miejscu i przymocuj odpowiednimi elementami montażowymi. Upewnij się, że połączenie jest sztywne i pozbawione luzów, aby zapobiec wibracjom lub przesunięciom podczas pracy.
    • Wyrównaj i podłącz. Użyj narzędzi do osiowania (lub lasera do wyrównania), aby ustawić oś optyczną i odległość roboczą. Sprawdź wszystkie połączenia: światłowód, gaz pomocniczy, powietrze, kable czujników/IO oraz chłodzenie wodne. Upewnij się, że nie ma wycieków ani poluzowanych złączy.
    • Uruchom i skalibruj. Włącz maszynę do cięcia i przeprowadź testy wstępne oraz kalibrację (ogniskowanie, kontroler wysokości, pole skanowania – jeśli dotyczy). Wykonaj drobne korekty, aby głowica cięła dokładnie i powtarzalnie przed rozpoczęciem produkcji.
