LRW20A0

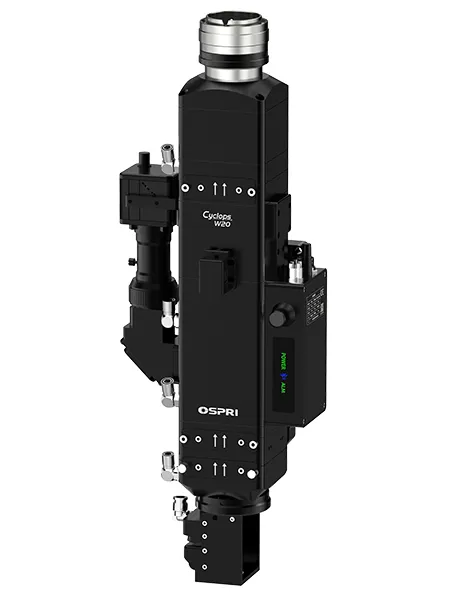

Jednoosiowa laserowa głowica spawalnicza WOBBLE 20 kW

Głowica laserowa światłowodowa do spawania różnych metali o mocy do 20 kW

Jednoosiowa laserowa głowica spawalnicza WOBBLE 20 kW
  • Jednoosiowa laserowa głowica spawalnicza WOBBLE 20 kW
    Nadmuch powietrza typu air knife
  • Jednoosiowa laserowa głowica spawalnicza WOBBLE 20 kW
    Nadmuch współosiowy
  • Jednoosiowa laserowa głowica spawalnicza WOBBLE 20 kW

    • LRW20A0

    Jednoosiowa laserowa głowica spawalnicza WOBBLE 20 kW

    Głowica laserowa światłowodowa do spawania różnych metali o mocy do 20 kW

    Wysokiej mocy jednoosiowa głowica spawalnicza z oscylacją jest wyposażona w regulowany pierścieniowy mechanizm napędzany precyzyjnym silnikiem, zapewniający stabilną i równomierną pracę. W pełni chłodzona wodą konstrukcja skutecznie odprowadza ciepło, umożliwiając długotrwałą, ciągłą eksploatację. Głowica posiada również system monitorowania zanieczyszczeń, który wysyła alerty w czasie rzeczywistym, oraz ochronę przed kolizją, umożliwiającą szybkie przywrócenie działania i minimalizującą przestoje produkcyjne.

    Zapytaj o wycenę
    Specyfikacja
    Model LRW20A0
    Moc znamionowa 20kW
    Długość fali 1080nm±10nm
    Zakres oscylacji 0~4mm
    Częstotliwość oscylacji 0~150Hz
    Długość kolimacji 100mm/150mm
    Ogniskowa 150mm/200mm/250mm/300mm
    Metoda nadmuchu Coaxial/paraxial
    Ciśnienie gazu pomocniczego ≤1MPa
    Waga 4.6kg
    Zastosowanie

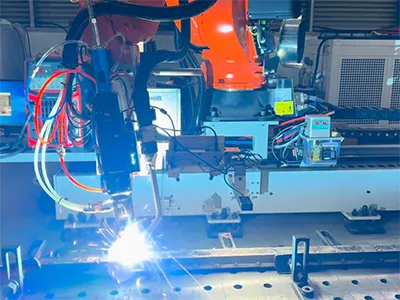

    Jednoosiowa głowica laserowa z oscylacją została zaprojektowana do spawania laserowego o mocy 20 kW. Nadaje się do obróbki stali nierdzewnej, stali węglowej, miedzi i stopów aluminium.

    • Jednoosiowa laserowa głowica spawalnicza WOBBLE 20 kW
    Cechy

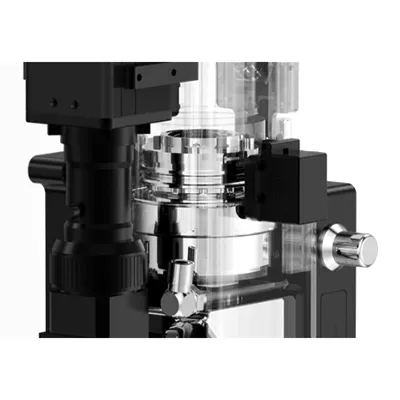

    Precyzyjny mechanizm regulacji
    Precyzyjny mechanizm regulacji

    Pierścieniowy mechanizm z napędem silnikiem o wysokiej precyzji zapewnia niskie wibracje, cichą i płynną pracę

    Obsługa spawania MIG dla grubych konstrukcji stalowych
    Obsługa spawania MIG dla grubych konstrukcji stalowych

    Rozszerza możliwości spawania poza ograniczenia grubości materiału, dostosowując się do złożonych wymagań inżynieryjnych

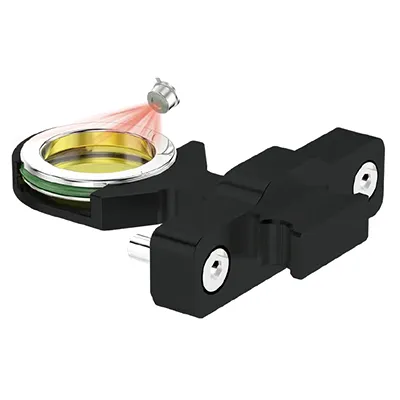

    Monitorowanie zanieczyszczeń z systemem alarmowym
    Monitorowanie zanieczyszczeń z systemem alarmowym

    Zapewnia szybkie powiadomienia i automatyczne wyłączenie w celu ochrony przed wadliwymi spoinami i uszkodzeniem głowicy

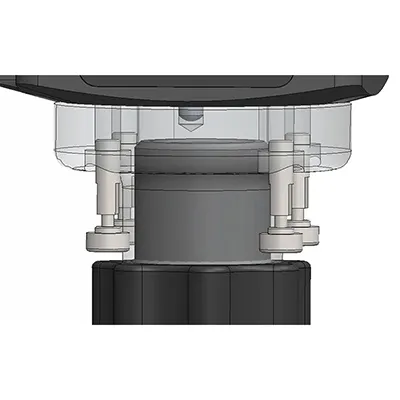

    Ochrona przed kolizją dla nieprzerwanej pracy
    Ochrona przed kolizją dla nieprzerwanej pracy

    Wyposażona w zespół nadmuchu współosiowego i typu air knife, umożliwia bezpieczne kolizje oraz szybkie wznowienie pracy

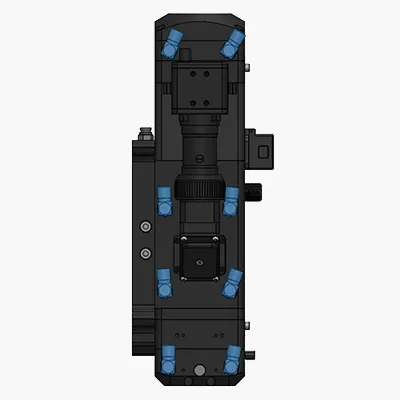

    Chłodzenie wodne dla stabilnej pracy
    Chłodzenie wodne dla stabilnej pracy

    System chłodzenia wodnego całego korpusu minimalizuje wzrost temperatury, zapewniając długotrwałą niezawodność i stabilność działania
