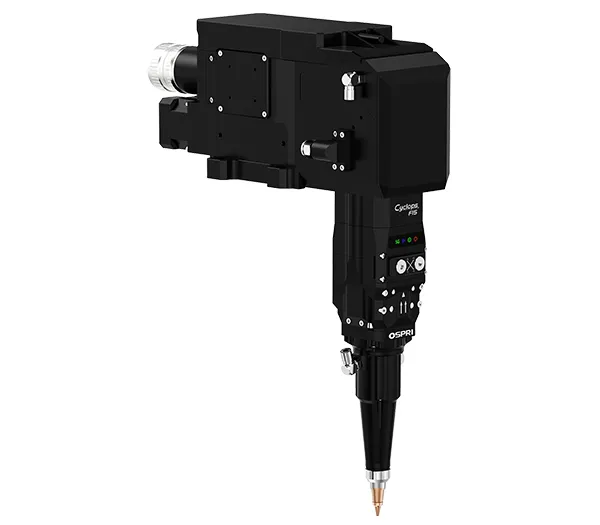

LCF15A

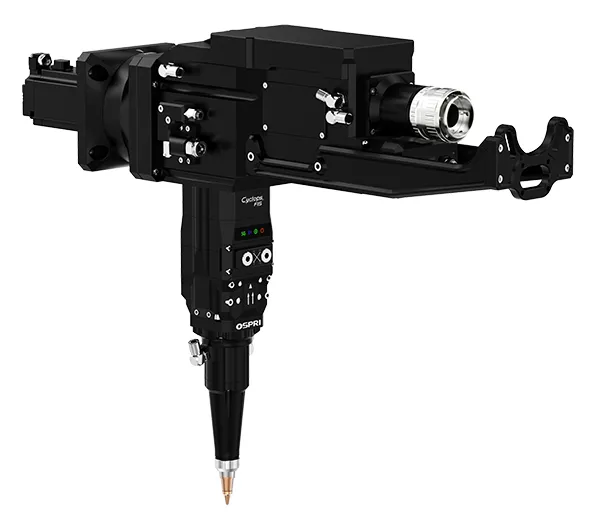

Laserowa głowica tnąca fiber 15 kW do ukosowania (jednowahadłowa głowica kątowa)

Inteligentna głowica laserowa z autofokusem do obróbki metalowych rur i profili o mocy do 15 kW

LCF15A1

Laserowa głowica tnąca fiber 15 kW do ukosowania (jednowahadłowa głowica kątowa)
  • Laserowa głowica tnąca fiber 15 kW do ukosowania (jednowahadłowa głowica kątowa)
  • Laserowa głowica tnąca fiber 15 kW do ukosowania (jednowahadłowa głowica kątowa)
  • Laserowa głowica tnąca fiber 15 kW do ukosowania (jednowahadłowa głowica kątowa)

    • Przedni interfejs/złącze lasera, rysunek 1 z uchwytem montażowym, rysunek 2 bez uchwytu montażowego.

    Zapytaj o wycenę
    Instrukcja produktu

    LCF15A2

    Laserowa głowica tnąca fiber 15 kW do ukosowania (jednowahadłowa głowica kątowa)
  • Laserowa głowica tnąca fiber 15 kW do ukosowania (jednowahadłowa głowica kątowa)
  • Laserowa głowica tnąca fiber 15 kW do ukosowania (jednowahadłowa głowica kątowa)
  • Laserowa głowica tnąca fiber 15 kW do ukosowania (jednowahadłowa głowica kątowa)

    • Tylny interfejs/złącze lasera, rysunek 1 bez uchwytu montażowego, rysunek 2 z uchwytem montażowym

    Zapytaj o wycenę
    Instrukcja produktu

    Zaprojektowana do obróbki metalowych rur i profili konstrukcyjnych, tLaserowa głowica tnąca fiber zapewnia wysoką wydajność przy mocy do 15 kW. Wydłużony czujnik umożliwia łatwe dopasowanie do różnych typów profili i gwarantuje stabilne parametry cięcia. Wbudowany system ochrony antykolizyjnej pozwala na szybkie przywrócenie pracy po uderzeniu, a ulepszony system sygnalizacji zapewnia szybkie alarmy, utrzymując stałą jakość i minimalizując przestoje. Konstrukcja głowicy upraszcza obsługę serwisową, dzięki czemu jest niezawodna w długotrwałej eksploatacji przemysłowej.
    Specyfikacja
    Typ Laserowa głowica tnąca fiber z autofokusem
    Model LCF15A1/LCF15A2
    Typ interfejsu Q+, QD, LOE3.1, LOE3.2
    Długość fali 1064±10nm
    Moc znamionowa ≤15kW
    Ogniskowa 250mm/300mm
    Długość kolimacji 100mm
    Zakres ogniskowania -50mm~+50mm / -70mm~+70mm
    Zakres regulacji centrowania ±1.5mm
    Prędkość ogniskowania 400mm/s
    Powtarzalna dokładność pozycjonowania osi ogniskowania  0.05mm
    Zakres ruchu osi A  ±45°
    Nominalna prędkość obrotowa 30r/min
    Dokładność pozycjonowania 1arcmin
    Ciśnienie gazu pomocniczego ≤3MPa
    Waga 9.5kg
    Zastosowanie

    Laserowa głowica tnąca fiber do ukosowania jest zoptymalizowana do cięcia rur i profili – okrągłych, kwadratowych i typu H-beam. Odpowiednia do obróbki stali węglowej, nierdzewnej i innych typowych metali przemysłowych.

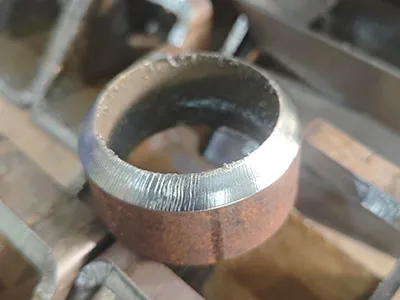

    • Laserowa głowica tnąca fiber 15 kW do ukosowania (jednowahadłowa głowica kątowa)8 mm stal węglowa, 12 kW – 8 m/min, cięcie azotem

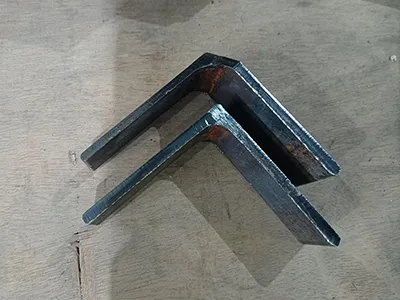

    • Laserowa głowica tnąca fiber 15 kW do ukosowania (jednowahadłowa głowica kątowa)5 mm kątownik, 3 kW

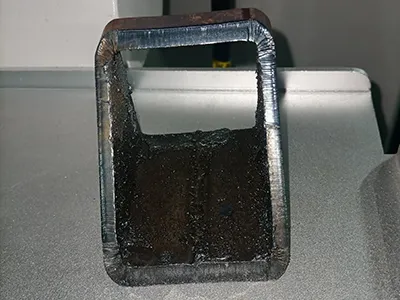

    • Laserowa głowica tnąca fiber 15 kW do ukosowania (jednowahadłowa głowica kątowa)6 mm kwadratowa rura stalowa, 2.4 kW
    Cechy

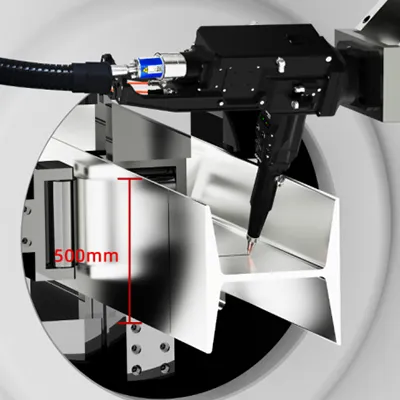

    Wydłużony zasięg dla złożonych profili
    Wydłużony zasięg dla złożonych profili

    Możliwość cięcia skośnego do 500 mm zapewnia płynną obróbkę dużych profili konstrukcyjnych

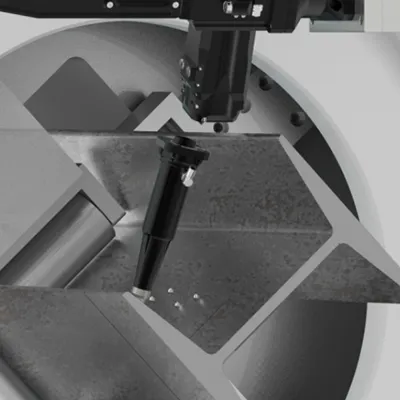

    Ochrona antykolizyjna dla niezawodnej pracy
    Ochrona antykolizyjna dla niezawodnej pracy

    Wbudowany czujnik dyszy laserowej chroni głowicę przed uszkodzeniem, umożliwiając szybkie wznowienie produkcji

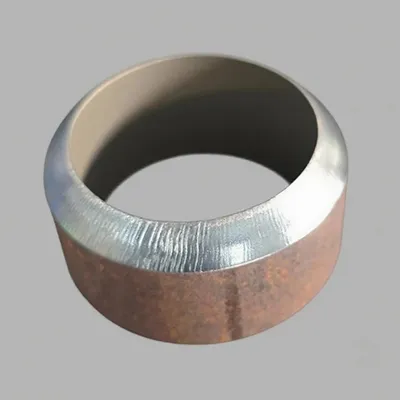

    Stabilna i powtarzalna jakość cięcia
    Stabilna i powtarzalna jakość cięcia

    Zintegrowany wzmacniacz pojemnościowy o szybkim czasie reakcji i niskich zakłóceniach zapewnia precyzyjne i stabilne działanie

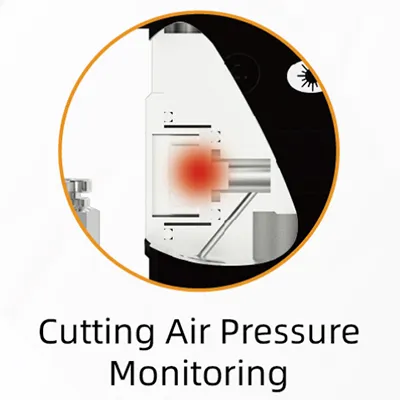

    Inteligentny monitoring ciśnienia powietrza
    Inteligentny monitoring ciśnienia powietrza

    Wczesne ostrzeżenia o nieszczelności lub spadku ciśnienia zapewniają ciągłość pracy i zapobiegają przestojom

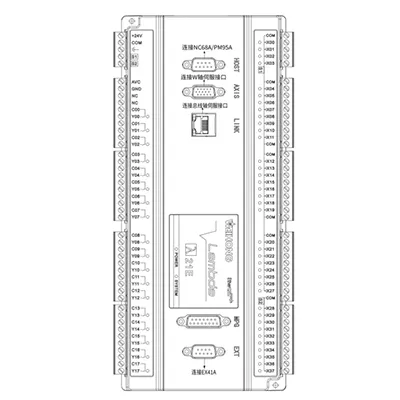

    Komunikacja lokalna EtherCAT
    Komunikacja lokalna EtherCAT

    Bezproblemowe połączenie z systemami CNC dla zsynchronizowanego sterowania i pełnej integracji z maszyną

    Zalecane materiały eksploatacyjne i części zamienne
    Soczewka ochronna kolimująca PMD32T2DS
    Soczewka ochronna ogniskująca PMD34T5DS
    Soczewka ochronna tnąca PMD34T5DS
    Soczewka kolimująca DF100D37DS
    Soczewka ogniskująca DF200D37DS, SF250D37DS, SF300D37DS
    Pierścień uszczelniający 38.6×30.5×3.8， 38.6×30.5×3.8
    Pierścień ceramiczny FC-18
    Dysza Seria FSN21
    Powiązane głowice do cięcia laserowego
    Znajdź idealną głowicę laserową do swoich potrzeb obróbki laserowej

    Niezależnie od tego, czy potrzebujesz głowicy wykonanej według własnej specyfikacji, czy pomocy w wyborze odpowiedniego rozwiązania - nasz zespół jest gotowy Ci pomóc.

    Skontaktuj się z nami
    Laserowe głowice tnące
      1. Narzędzia i osprzęt
      2. Narzędzia i osprzęt Laserowe głowice tnące do obróbki elementów złącznych, elektronarzędzi i narzędzi ręcznych
      1. Akcesoria łazienkowe
      2. Akcesoria łazienkowe Laserowe głowice tnące do obróbki metalowych elementów w branży łazienkowej
      1. Motoryzacja
      2. Motoryzacja Laserowe głowice tnące do obróbki metali w przemyśle motoryzacyjnym
      1. Baterie litowe
      2. Baterie litowe Laserowe głowice tnące do produkcji akumulatorów
      1. Cięcie płaskie 2D
      2. Cięcie płaskie 2D Laserowe głowice tnące do cięcia płaskich blach metalowych 2D
      1. Cięcie rur i profili
      2. Cięcie rur i profili Laserowe głowice tnące do cięcia rur i profili metalowych
      1. Ukosowanie
      2. Ukosowanie Laserowe głowice tnące do ukosowania krawędzi metali
      1. Cięcie 3D
      2. Cięcie 3D Laserowe głowice tnące do cięcia złożonych komponentów metalowych i elementów konstrukcyjnych

    Nasza głowica do cięcia laserowego dużej mocy została zaprojektowana do wysokowydajnej obróbki grubych płyt. Integruje monitorowanie ciśnienia gazu, wykrywanie wycieków, detekcję przebicia oraz monitorowanie temperatury dyszy. Funkcje te upraszczają proces cięcia grubych materiałów, poprawiają stabilność i umożliwiają wydajną pracę z łatwiejszą konserwacją.

    Specjalne głowice do rur i profili umożliwiają obróbkę rur okrągłych, kwadratowych i belek typu H. Odpowiednie materiały to stal węglowa, stal nierdzewna oraz inne metale klasy przemysłowej.

    • Przed użyciem owiń głowicę taśmą ochronną, aby zapobiec gromadzeniu się kurzu w szczelinach podczas konserwacji.
    • Nie próbuj czyścić ani demontować wewnętrznych soczewek, jeśli są zabrudzone lub uszkodzone, ponieważ może to spowodować dalsze zanieczyszczenia. Zaleca się ich bezpośrednią wymianę.
    • Wymianę soczewek ochronnych, kolimacyjnych i ogniskujących należy przeprowadzać w pomieszczeniu typu cleanroom (klasa 1000 lub wyższa).
    • Podczas kontroli soczewek najpierw użyj białego papieru, aby sprawdzić obecność czarnych punktów na wiązce czerwonego lasera. Następnie przy niskiej mocy użyj czarnego papieru światłoczułego, aby zbadać plamkę wiązki. Na końcu wyjmij soczewkę i sprawdź ją pod mikroskopem pod kątem dokładności.
