GH15B

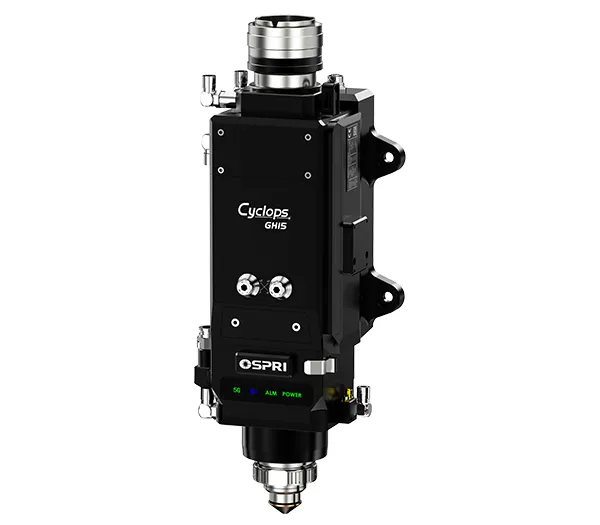

Laserowa głowica tnąca fiber 15 kW z autofokusem

Inteligentna głowica laserowa z autofokusem do cięcia grubych blach metalowych o mocy do 15 kW

Laserowa głowica tnąca fiber 15 kW z autofokusem
  • Laserowa głowica tnąca fiber 15 kW z autofokusem
    Ogniskowa 200 mm, dysza płaska
  • Laserowa głowica tnąca fiber 15 kW z autofokusem
    Ogniskowa 250 mm, dysza stożkowa
  • Laserowa głowica tnąca fiber 15 kW z autofokusem

    • GH15B

    Laserowa głowica tnąca fiber 15 kW z autofokusem

    Inteligentna głowica laserowa z autofokusem do cięcia grubych blach metalowych o mocy do 15 kW

    Ta inteligentna laserowa głowica tnąca fiber dużej mocy została zaprojektowana do obróbki grubych blach metalowych. Wyposażona w komunikację 5G umożliwia monitorowanie w czasie rzeczywistym nieszczelności ciśnienia gazu, zanieczyszczenia soczewki i temperatury dyszy, zapewniając terminowe ostrzeżenia i alarmy. Wbudowany system ochrony antykolizyjnej gwarantuje natychmiastowe zatrzymanie pracy w przypadku uderzenia, zmniejszając potrzebę konserwacji i zwiększając ogólną wydajność cięcia grubych płyt.

    Zapytaj o wycenę
    Instrukcja produktu
    Specyfikacja
    Typ Inteligentna laserowa głowica tnąca fiber z autofokusem
    Model GH15B
    Typ interfejsu QBH, QD, Q+, LOE/QF-D
    Długość fali 1080±10nm
    Moc znamionowa ≤15kW
    Ogniskowa 200mm/250mm/300mm
    Długość kolimacji 100mm
    Zakres ogniksowania -39mm~+30mm
    Zakres regulacji centrowania ±1.5mm
    Prędkość ogniskowania 200mm/s
    Ciśnienie gazu pomocniczego ≤3MPa
    Waga 7kg
    Zastosowanie

    Nasza głowica laserowa jest stosowana do cięcia grubych blach i nadaje się do obróbki materiałów takich jak stal węglowa, miedź, aluminium i blacha ocynkowana.

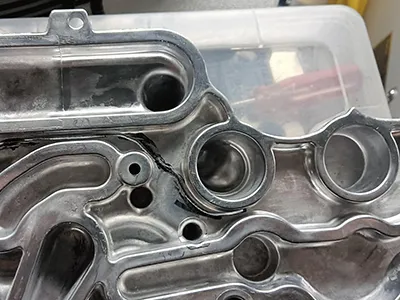

    • Laserowa głowica tnąca fiber 15 kW z autofokusemCięcie z defokusem profili aluminiowych

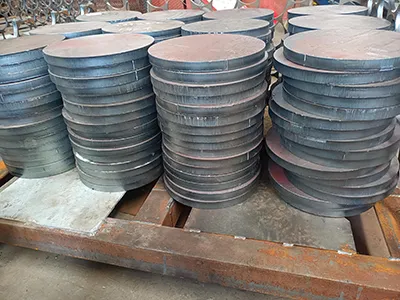

    • Laserowa głowica tnąca fiber 15 kW z autofokusemStal węglowa 22 mm, 12 kW – 1,8 m/min, cięcie tlenowe z defokusem ujemnym

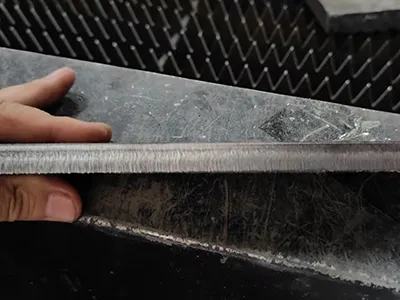

    • Laserowa głowica tnąca fiber 15 kW z autofokusemStal węglowa 12 mm, 12 kW – 4,5 m/min, cięcie powietrzem
    Cechy
    Monitorowanie temperatury dyszy
    Monitorowanie temperatury dyszy

    Monitor wysokiej temperatury automatycznie wydaje polecenie wyłączenia, co zapewnia terminowe zatrzymanie i powiadamia operatora o konieczności diagnozy, zapobiegając defektom obróbki.

    Monitorowanie i kontrola wysokości w czasie rzeczywistym (przy wsparciu systemu)
    Monitorowanie i kontrola wysokości w czasie rzeczywistym (przy wsparciu systemu)

    Ciągła transmisja danych o temperaturze dyszy dynamicznie dostosowuje wysokość cięcia, utrzymując stałą odległość między dyszą a materiałem dla stabilnej jakości cięcia.

    Kontrola położenia ogniskowej (przy wsparciu systemu)
    Kontrola położenia ogniskowej (przy wsparciu systemu)

    Sterowanie temperaturą soczewki w czasie rzeczywistym umożliwia automatyczną regulację ogniskowej, zapobiegając dryfowi ogniskowania spowodowanemu nagrzewaniem soczewki i zapewniając jednolitą jakość cięcia.

    Wbudowane monitorowanie ciśnienia gazu (przy wsparciu systemu)
    Wbudowane monitorowanie ciśnienia gazu (przy wsparciu systemu)

    W przypadku nieprawidłowego ciśnienia gazu tnącego wyzwalane są alarmy, co zapobiega uszkodzeniom i złej jakości cięcia spowodowanym niskim lub brakiem ciśnienia.

    Automatyczna regulacja przepływu i kontroli ciśnienia gazu (przy wsparciu systemu)
    Automatyczna regulacja przepływu i kontroli ciśnienia gazu (przy wsparciu systemu)

    Wykrywa różnice między rzeczywistym a zadanym ciśnieniem gazu tnącego i automatycznie je kalibruje, zapewniając spójną jakość cięcia i ochronę głowicy.

    Wykrywanie nieszczelności i sygnał ostrzegawczy
    Wykrywanie nieszczelności i sygnał ostrzegawczy

    Wyzwala alarm w przypadku uszkodzenia uszczelnienia szyby ochronnej lasera i przypomina o serwisie lub wymianie części, zapobiegając zanieczyszczeniu wewnętrznych soczewek.

    Ochrona przed kolizją dla bezpieczeństwa
    Ochrona przed kolizją dla bezpieczeństwa

    Wbudowany czujnik ze specjalnym układem przedmuchu chroni głowicę w razie kolizji, jednocześnie wyzwalając natychmiastowy sygnał zatrzymania.

    Monitorowanie przebicia dla wyższej wydajności (przy wsparciu systemu)
    Monitorowanie przebicia dla wyższej wydajności (przy wsparciu systemu)

    Monitoruje wynik przebicia w czasie rzeczywistym. Cięcie rozpoczyna się natychmiast po penetracji, eliminując opóźnienia i zwiększając produktywność.

    Monitorowanie zanieczyszczenia soczewki i sygnał ostrzegawczy
    Monitorowanie zanieczyszczenia soczewki i sygnał ostrzegawczy

    Ostrzega w przypadku zanieczyszczenia soczewek; dostępne tryby ostrzegania i wyłączenia. Zapobiega to złej jakości cięcia i uszkodzeniom głowicy, zapewniając terminową wymianę soczewek.

    Powiązane głowice do cięcia laserowego
    Znajdź idealną głowicę laserową do swoich potrzeb obróbki laserowej

    Niezależnie od tego, czy potrzebujesz głowicy wykonanej według własnej specyfikacji, czy pomocy w wyborze odpowiedniego rozwiązania - nasz zespół jest gotowy Ci pomóc.

    Skontaktuj się z nami
    Laserowe głowice tnące
      1. Narzędzia i osprzęt
      2. Narzędzia i osprzęt Laserowe głowice tnące do obróbki elementów złącznych, elektronarzędzi i narzędzi ręcznych
      1. Akcesoria łazienkowe
      2. Akcesoria łazienkowe Laserowe głowice tnące do obróbki metalowych elementów w branży łazienkowej
      1. Motoryzacja
      2. Motoryzacja Laserowe głowice tnące do obróbki metali w przemyśle motoryzacyjnym
      1. Baterie litowe
      2. Baterie litowe Laserowe głowice tnące do produkcji akumulatorów
      1. Cięcie płaskie 2D
      2. Cięcie płaskie 2D Laserowe głowice tnące do cięcia płaskich blach metalowych 2D
      1. Cięcie rur i profili
      2. Cięcie rur i profili Laserowe głowice tnące do cięcia rur i profili metalowych
      1. Ukosowanie
      2. Ukosowanie Laserowe głowice tnące do ukosowania krawędzi metali
      1. Cięcie 3D
      2. Cięcie 3D Laserowe głowice tnące do cięcia złożonych komponentów metalowych i elementów konstrukcyjnych

    Nasza głowica do cięcia laserowego dużej mocy została zaprojektowana do wysokowydajnej obróbki grubych płyt. Integruje monitorowanie ciśnienia gazu, wykrywanie wycieków, detekcję przebicia oraz monitorowanie temperatury dyszy. Funkcje te upraszczają proces cięcia grubych materiałów, poprawiają stabilność i umożliwiają wydajną pracę z łatwiejszą konserwacją.

    Specjalne głowice do rur i profili umożliwiają obróbkę rur okrągłych, kwadratowych i belek typu H. Odpowiednie materiały to stal węglowa, stal nierdzewna oraz inne metale klasy przemysłowej.

    • Przed użyciem owiń głowicę taśmą ochronną, aby zapobiec gromadzeniu się kurzu w szczelinach podczas konserwacji.
    • Nie próbuj czyścić ani demontować wewnętrznych soczewek, jeśli są zabrudzone lub uszkodzone, ponieważ może to spowodować dalsze zanieczyszczenia. Zaleca się ich bezpośrednią wymianę.
    • Wymianę soczewek ochronnych, kolimacyjnych i ogniskujących należy przeprowadzać w pomieszczeniu typu cleanroom (klasa 1000 lub wyższa).
    • Podczas kontroli soczewek najpierw użyj białego papieru, aby sprawdzić obecność czarnych punktów na wiązce czerwonego lasera. Następnie przy niskiej mocy użyj czarnego papieru światłoczułego, aby zbadać plamkę wiązki. Na końcu wyjmij soczewkę i sprawdź ją pod mikroskopem pod kątem dokładności.
